Инструмент за мерење на радијален клиренс на лежиште

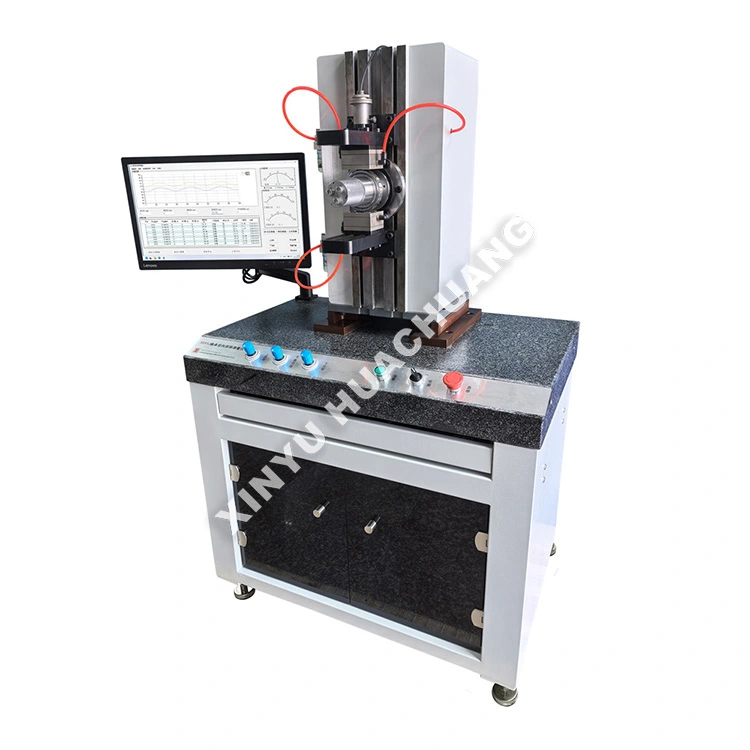

Инструментот за мерење на радијален клиренс на лежиште XINYU HUACHUANG е високопрецизен, полуавтоматски апарат за тестирање специјално дизајниран да го процени внатрешниот радијален клиренс на тркалачките лежишта. Дизајниран да ги исполнува строгите меѓународни стандарди, овој инструмент за мерење на радијален клиренс со лежишта прецизно применува стандардизирани мерни оптоварувања за снимање на микро-поместувања. Опремен со интелигентна автоматизација на PLC и сензори со висока чувствителност, обезбедува безбедно и доверливо работење додека дава многу репродуктивни податоци за истражување и развој, контрола на квалитетот и сертификација за производство.

Принцип на работа

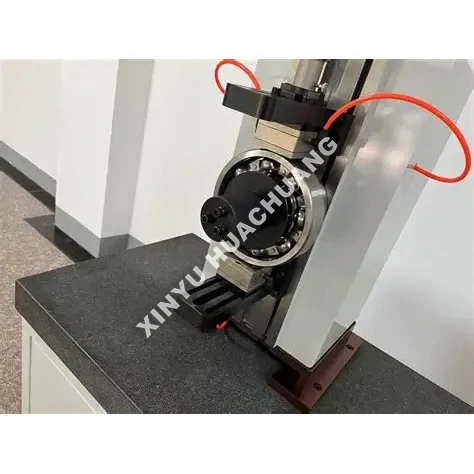

Мерниот инструмент за радијално клиренс на лежиштето работи на динамичен принцип на мерење без оптоварување. Внатрешниот прстен на лежиштето е фиксиран и ротира со синхрон мотор, додека прецизното мерно оптоварување се применува на надворешниот прстен. Сензорите за поместување со висока чувствителност го доловуваат радијалното движење на тркалачките елементи додека минуваат низ зоната на оптоварување. Системот користи диференцијални алгоритми за автоматско елиминирање на геометриските грешки и го пресметува вистинското радијално растојание без да бара компензација на деформација.

Кои се карактеристичните предности?

● Високопрецизно мерење: Има врвни индуктивни сензори со статичка повторливост од <1,5 μm и динамична повторливост од <2,5 μm.

● Автоматско вчитување: Пневматското или моторизираното оптоварување обезбедува конзистентни, стандардизирани мерни сили, елиминирајќи ги грешките во рачното работење.

● Интелигентна обработка на податоци: Автоматски го пресметува просечниот клиренс, ги идентификува заглавените ротации и генерира статистички извештаи SPC/CPK.

● Робусна и безбедна конструкција: Изграден со цврста механичка рамка и има автоматска калибрација според стандардните референтни делови за да се одржи долгорочна точност.

● Разновидна компатибилност: Модуларното прицврстување овозможува брзо менување за тестирање на различни типови лежишта, од топчести лежишта со длабоки жлебови до заострени валчести лежишта.

Технички спецификации

Каде е применливо?

● Производство на лежишта: 100% внатрешна или офлајн проверка на квалитетот на топката со длабок жлеб, цилиндричниот валјак и заострените валчести лежишта.

● Автомобилство и Воздухопловна: Контрола на квалитет (IQC) и верификација на склопот за главините на тркалата, менувачите и турбинските мотори.

● Прецизни машини: Избор на совпаѓање и спарување на расчистување за вретена за машински алат со висока прецизност и роботика.

● Одржување и MRO: Проценка на состојбата и проценка на клиренсот на лежиштата при ремонт на опремата.

Мерки на претпазливост при употреба

● Подготовка на примерокот: Секогаш темелно чистете го лежиштето за да ги отстраните превентивните средства за 'рѓа или маснотиите што може да влијаат на микромерењето.

● Термичка рамнотежа: Дозволете и инструментот и лежиштето да се приспособат на собна температура (20±5℃) пред тестирањето.

● Правилно порамнување: Погрижете се лежиштето да е совршено рамно поставено на прицврстувачот за да спречите лажни отчитувања предизвикани од навалување на надворешниот прстен.

● Калибрација: активирајте ја рутината за автоматска калибрација користејќи стандардни референтни лежишта на почетокот на секоја смена.

Водич за одржување

● Секојдневно: бришете ги мерните тела и иглата на сензорот со чиста крпа без влакненца. Проверете го пневматскиот притисок на воздухот (ако е применливо) и исцедете ја влагата од филтерот.

● Неделно/месечно: Проверувајте ги ротирачкото вретено и рачките за полнење за непречено функционирање. Нанесете капка лесно машинско масло на механичките точки на вртење како што е препорачано.

● Квартално: Извршете целосна калибрација на системот користејќи сертифицирани стандардни блокови за клиренс за да ја потврдите линеарноста и точноста на засилувањето.

● Контрола на околината: Чувајте го инструментот подалеку од тешки машини што вибрира, силни магнетни полиња и директна сончева светлина за да ја одржите стабилноста на мерењето.

Детали за заштита по купувањето

Во XINYU HUACHUANG, ние сме посветени на обезбедување сеопфатна и сигурна поддршка по продажбата за да обезбедиме континуирано и ефикасно работење на вашата опрема. Нашиот посветен сервисен тим е секогаш подготвен да ви помогне.

Сеопфатна гаранција

Со гордост нудиме двегодишна гаранција за нашата опрема. Во овој период, ние обезбедуваме бесплатни услуги за одржување и поправка за какви било прашања поврзани со квалитетот, со исклучок на оние предизвикани од неправилно работење, неовластени измени или виша сила. За опрема надвор од двегодишниот гарантен период, ние продолжуваме да нудиме услуги за доживотно одржување, наплатувајќи ги само трошоците за замена на делови и работна сила.

Механизам за брз одговор

Нудиме 7×24 часа професионална инженерска телефонска поддршка. По добивањето известување за дефект, нашиот технички тим ќе одговори во рок од 24 часа и ќе обезбеди остварливо решение. Доколку е потребна услуга на лице место, нашите професионални инженери ќе пристигнат во вашиот објект во рок од една недела. Во посебни околности кога опремата не може да се поправи, ние безусловно ќе ја замениме со нов уред или ќе обезбедиме замена во текот на двегодишниот гарантен период или ќе ги преземеме неопходните мерки за да ја вратиме нормалната работа.

Најчесто поставувани прашања (ЧПП)

П1: Што е радијален клиренс и зошто е важно за перформансите на лежиштето?

О: Радијалното растојание е вкупното растојание што внатрешниот прстен на лежиштето може да се движи радијално во однос на надворешниот прстен кога не се применува надворешно оптоварување. Правилното радијално растојание е критично затоа што премалото растојание предизвикува прекумерно триење, прегревање и предвремено откажување, додека преголемото растојание доведува до вибрации, бучава и намалена носивост.

П2: Како функционира принципот на динамичко мерење без оптоварување?

О: Инструментот го фиксира внатрешниот прстен на лежиштето и го ротира преку синхрон мотор додека применува прецизно мерно оптоварување на надворешниот прстен. Сензорите за поместување со висока чувствителност го доловуваат радијалното движење на тркалачките елементи додека минуваат низ зоната на оптоварување. Диференцијалните алгоритми потоа автоматски ги елиминираат геометриските грешки како што е незаобленоста, обезбедувајќи ја вистинската вредност на радијалниот клиренс.

П3: Зошто инструментот користи диференцијални алгоритми наместо директно мерење?

О: Лежиштата имаат својствени геометриски несовршености - мала овалност, површинска брановидност и димензионални варијации во тркалачките елементи - што може да ги наруши едноставните мерења на точките. Диференцијалниот алгоритам зафаќа повеќе точки на податоци околу целосната ротација и математички ги одвојува овие геометриски грешки од вистинското растојание, обезбедувајќи точност на мерењето без да бара компензација на деформација.

П4: Кои видови и големини лежишта може да ги измери овој инструмент?

О: Инструментот сместува топчести лежишта со длабоки жлебови, аголни контактни лежишта, цилиндрични валчести лежишта и заострени валчести лежишта низ широк опсег на големини. Адаптерите и прицврстувачите може да се конфигурираат да одговараат на специфичните дијаметри на отворите на лежиштето и надворешните дијаметри, што го прави погоден и за проверки на квалитетот на производната линија и за лабораториска инспекција.

П5: Како овој инструмент поддржува контрола на квалитетот на лежиштата во производството?

О: Со обезбедување брзи, прецизни и повторливи мерења на радијално клиренс, инструментот овозможува 100% проверка на производните серии или статистичко земање примероци според ISO 5753 и ABMA стандардите. Ова осигурува дека секое испорачано лежиште ја исполнува одредената група за клиренс, намалувајќи ги барањата за гаранција и дефектите на теренот предизвикани од несоодветно клиренс.
