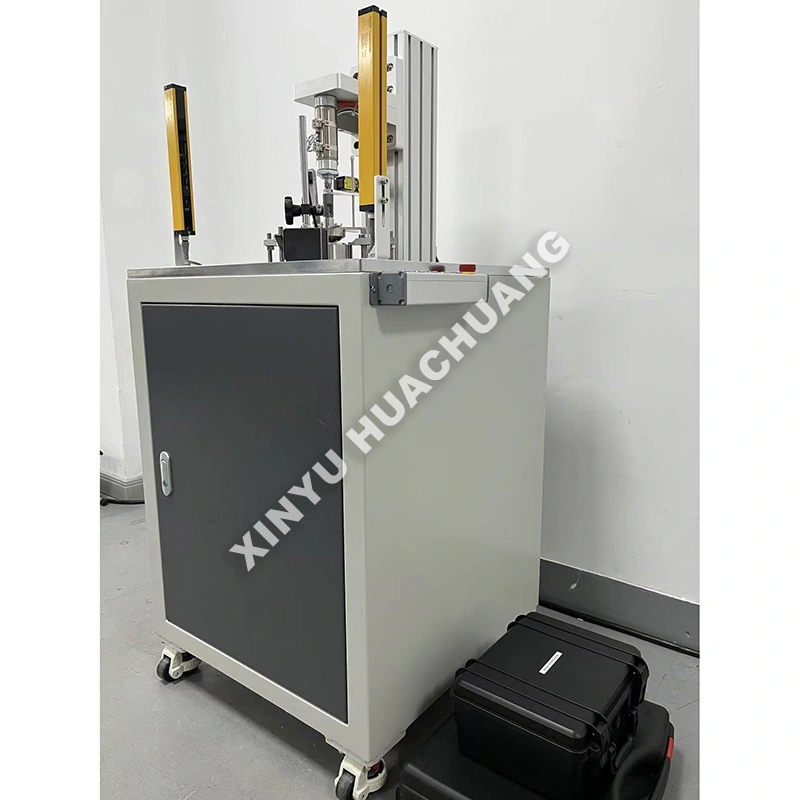

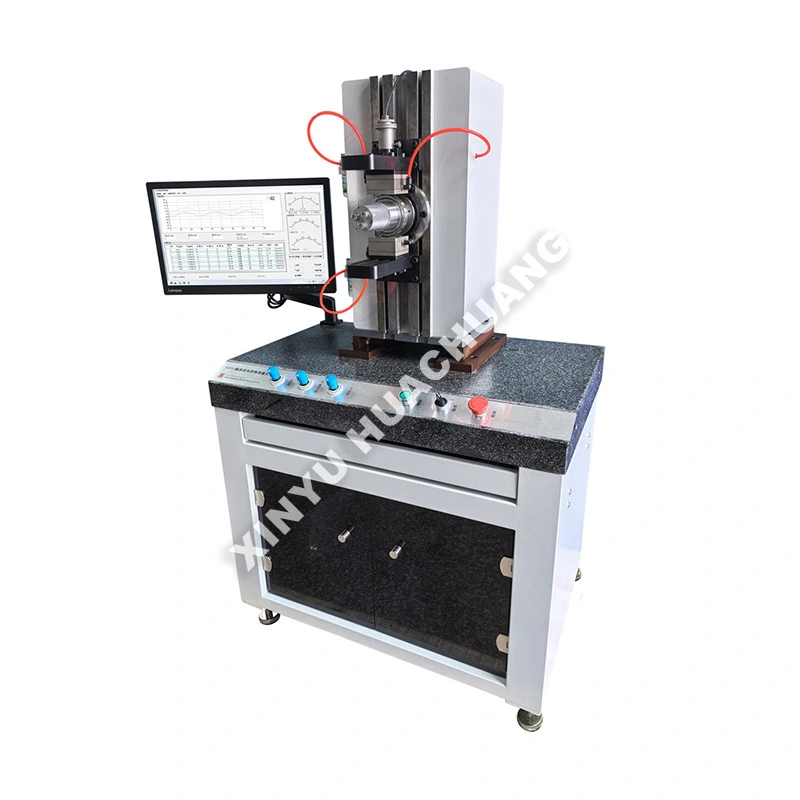

Инструмент за мерење на аксијален клиренс за лежишта

Инструментот за мерење на аксијалниот клиренс за лежишта XINYU HUACHUANG е високопрецизен, полуавтоматски апарат за тестирање специјално дизајниран да го процени внатрешниот аксијален клиренс на тркалачките лежишта. Дизајниран да ги исполнува строгите меѓународни стандарди, овој инструмент за мерење на аксијален клиренс за лежишта прецизно применува стандардизирани аксијални мерни оптоварувања за да ги сними микро-поместувањата. Опремен со интелигентна автоматизација на PLC и сензори со висока чувствителност, обезбедува безбедно и доверливо работење додека дава многу репродуктивни податоци за истражување и развој, контрола на квалитетот и сертификација за производство.

Принцип на работа

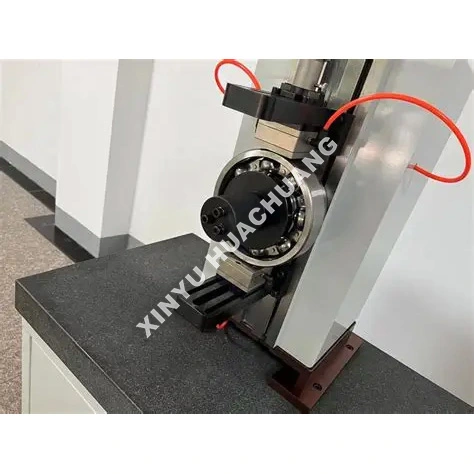

Инструментот за мерење на аксијалниот клиренс за лежишта работи на динамичен принцип на мерење без оптоварување. Надворешниот прстен на лежиштето е безбедно фиксиран и прицврстен, додека прецизно аксијално мерно оптоварување се применува на внатрешниот прстен. Сензорите за поместување со висока чувствителност го доловуваат аксијалното движење на тркалачките елементи додека минуваат низ зоната на оптоварување. Системот користи диференцијални алгоритми за автоматско елиминирање на геометриските грешки и го пресметува вистинското аксијално растојание без да бара компензација на деформација.

Кои се карактеристичните предности?

● Високопрецизно мерење: Има врвни индуктивни сензори со статичка повторливост од <1,5 μm и динамична повторливост од <2,5 μm.

● Автоматско вчитување: Пневматското или моторизираното оптоварување обезбедува конзистентни, стандардизирани мерни сили, елиминирајќи ги грешките во рачното работење.

● Интелигентна обработка на податоци: Автоматски го пресметува просечниот клиренс, ги идентификува заглавените ротации и генерира статистички извештаи SPC/CPK.

● Робусна и безбедна конструкција: Изграден со цврста механичка рамка и има автоматска калибрација според стандардните референтни делови за да се одржи долгорочна точност.

● Разновидна компатибилност: Модуларното прицврстување овозможува брзо менување за тестирање на различни типови лежишта, од топчести лежишта со длабоки жлебови до заострени валчести лежишта.

Технички спецификации

Каде може да се користи?

● Производство на лежишта: 100% внатрешна или офлајн проверка на квалитетот на топката со длабок жлеб, цилиндричниот валјак и заострените валчести лежишта.

● Автомобилство и Воздухопловна: Контрола на квалитет (IQC) и верификација на склопот за главините на тркалата, менувачите и турбинските мотори.

● Прецизни машини: Избор на совпаѓање и спарување на расчистување за вретена за машински алат со висока прецизност и роботика.

● Одржување и MRO: Проценка на состојбата и проценка на клиренсот на лежиштата при ремонт на опремата.

Мерки на претпазливост при употреба

● Подготовка на примерокот: Секогаш темелно чистете го лежиштето за да ги отстраните превентивните средства за 'рѓа или маснотиите што може да влијаат на микромерењето.

● Термичка рамнотежа: Дозволете и инструментот и лежиштето да се приспособат на собна температура (20±5℃) пред тестирањето.

● Правилно порамнување: Погрижете се лежиштето да е совршено рамно поставено на прицврстувачот за да спречите лажни отчитувања предизвикани од навалување на надворешниот прстен.

● Калибрација: активирајте ја рутината за автоматска калибрација користејќи стандардни референтни лежишта на почетокот на секоја смена.

Водич за одржување

● Секојдневно: бришете ги мерните тела и иглата на сензорот со чиста крпа без влакненца. Проверете го пневматскиот притисок на воздухот (ако е применливо) и исцедете ја влагата од филтерот.

● Неделно/месечно: Проверувајте ги ротирачкото вретено и рачките за полнење за непречено функционирање. Нанесете капка лесно машинско масло на механичките точки на вртење како што е препорачано.

● Квартално: Извршете целосна калибрација на системот користејќи сертифицирани стандардни блокови за клиренс за да ја потврдите линеарноста и точноста на засилувањето.

● Контрола на околината: Чувајте го инструментот подалеку од тешки машини што вибрира, силни магнетни полиња и директна сончева светлина за да ја одржите стабилноста на мерењето.

Поддршка што ве одржува самоуверени

Во XINYU HUACHUANG, ние сме посветени на обезбедување сеопфатна и сигурна поддршка по продажбата за да обезбедиме континуирано и ефикасно работење на вашата опрема. Нашиот посветен сервисен тим е секогаш подготвен да ви помогне.

Сеопфатна гаранција

Со гордост нудиме двегодишна гаранција за нашата опрема. Во овој период, ние обезбедуваме бесплатни услуги за одржување и поправка за какви било прашања поврзани со квалитетот, со исклучок на оние предизвикани од неправилно работење, неовластени измени или виша сила. За опрема надвор од двегодишниот гарантен период, ние продолжуваме да нудиме услуги за доживотно одржување, наплатувајќи ги само трошоците за замена на делови и работна сила.

Механизам за брз одговор

Нудиме 7×24 часа професионална инженерска телефонска поддршка. По добивањето известување за дефект, нашиот технички тим ќе одговори во рок од 24 часа и ќе обезбеди остварливо решение. Доколку е потребна услуга на лице место, нашите професионални инженери ќе пристигнат во вашиот објект во рок од една недела. Во посебни околности кога опремата не може да се поправи, ние безусловно ќе ја замениме со нов уред или ќе обезбедиме замена во текот на двегодишниот гарантен период или ќе ги преземеме неопходните мерки за да ја вратиме нормалната работа.

Најчесто поставувани прашања (ЧПП)

П1: Што е аксијален клиренс и како се разликува од радијалниот клиренс?

О: Аксијалниот клиренс е вкупното растојание што внатрешниот прстен на лежиштето може да се движи аксијално (по оската на вратилото) во однос на надворешниот прстен кога не се применува надворешно оптоварување. Додека радијалниот клиренс го мери движењето нормално на вратилото, аксијалниот клиренс го мери движењето паралелно со вратилото. И двете празнини влијаат на перформансите на лежиштето, но аксијалниот клиренс е особено критичен за примени со потисна сила, како што се менувачите и вертикалните пумпи.

П2: Како принципот на динамичко мерење на инструментот обезбедува точност?

О: Надворешниот прстен е безбедно фиксиран и прицврстен додека прецизно аксијално мерно оптоварување се применува на внатрешниот прстен. Сензорите за поместување со висока чувствителност го доловуваат аксијалното движење на тркалачките елементи додека минуваат низ зоната на оптоварување. Системот користи диференцијални алгоритми за автоматско елиминирање на геометриските грешки - како што е истекот на лицето и нишањето на кафезот - пресметувајќи го вистинското аксијално растојание без да бара компензација на деформација.

П3: Зошто аксијалниот клиренс е особено важен за аголниот контакт и заострените валчести лежишта?

О: Аголните контактни и заострените валчести лежишта се дизајнирани да носат комбинирани радијални и аксијални оптоварувања. Нивното аксијално растојание директно го одредува аголот на контакт помеѓу тркалачките елементи и тркачките патеки, што пак ја регулира распределбата на оптоварувањето, вкочанетоста и создавањето топлина. Неправилното аксијално растојание кај овие типови лежишта доведува до нерамномерно споделување на товарот, предвремено распарчување и катастрофален дефект.

П4: Дали овој инструмент може да се користи заедно со мерниот инструмент за радијален клиренс за целосна проверка на лежиштето?

О: Да. Заедно, радијалните и аксијалните инструменти за клиренс обезбедуваат сеопфатен профил на клиренс на лежиштето. Многу спецификации на лежиштата бараат да се потврдат и двете вредности. Користењето на двата инструменти во низа на истиот лежиште дава целосна слика за внатрешната геометрија и потврдува дека лежиштето ги исполнува сите барања за клиренс.

П5: Како инструментот поддржува дојдовна проверка и анализа на дефекти?

О: За дојдовна проверка, инструментот проверува дали новите лежишта ја исполнуваат наведената аксијална група за клиренс пред инсталацијата, спречувајќи ја скапата преработка на склопот. За анализа на неуспехот, мерењето на аксијалниот клиренс на вратените лежишта или лежиштата кои не успеале на терен помага да се утврди дали несоодветното растојание е фактор што придонесува, поддржувајќи ја истрагата за основната причина и корективните мерки.
