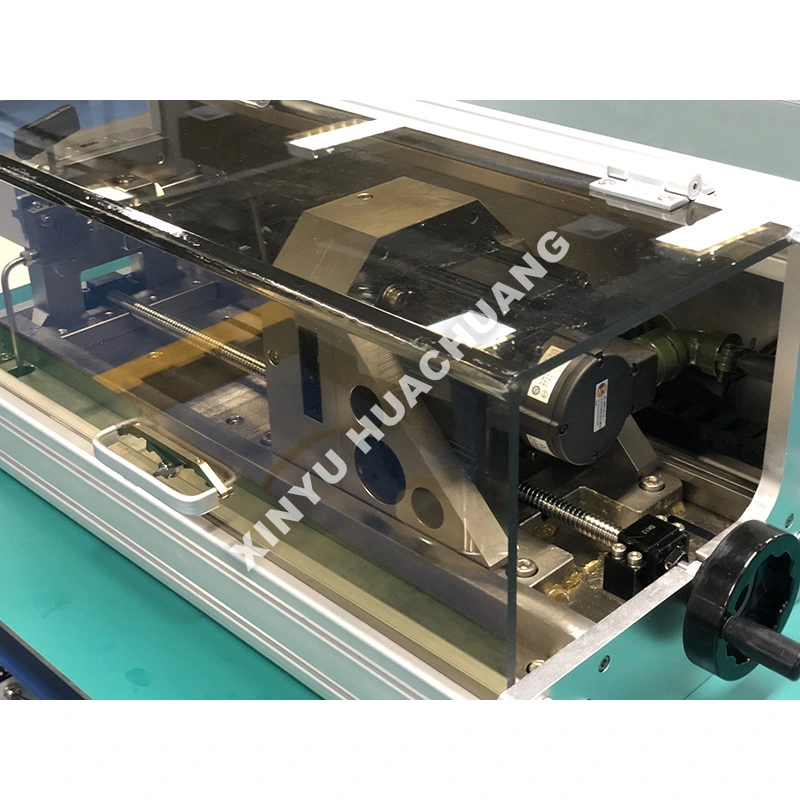

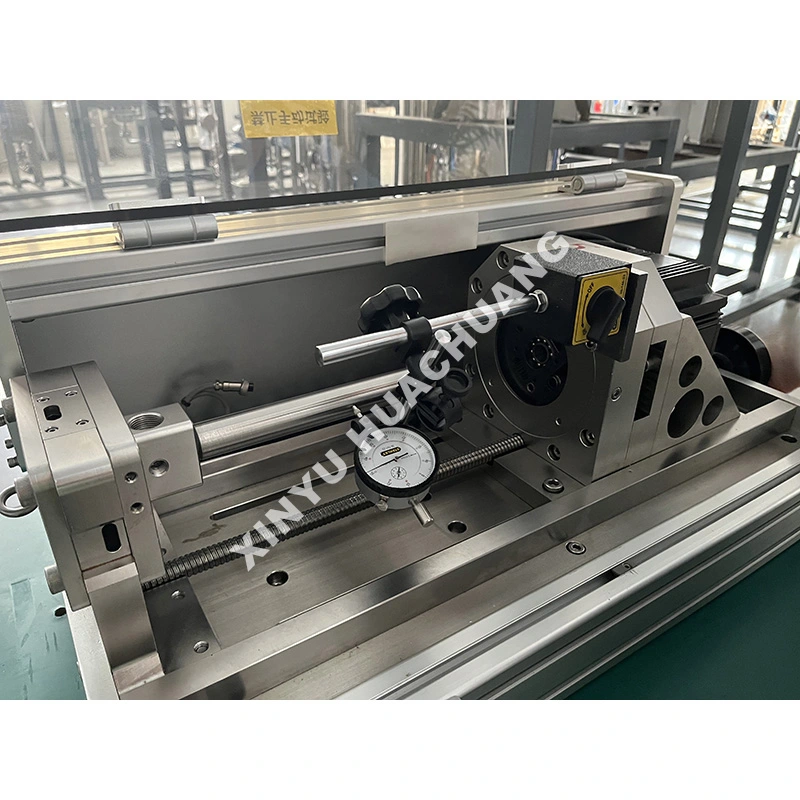

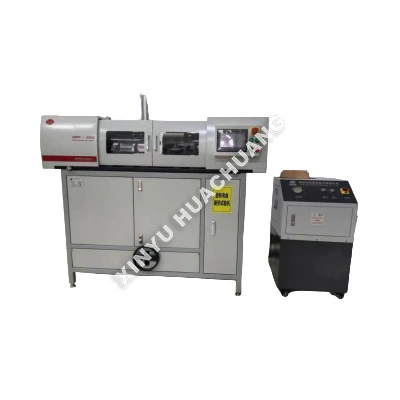

Машина за тестирање на замор за свиткување на фитинг цевки

Машината за тестирање на замор при свиткување на цевки XINYU HUACHUANG е високо специјализиран апарат за тестирање од индустриско ниво, специјално дизајниран да го процени структурниот интегритет и векот на замор на компонентите на цевководот при повторени оптоварувања на свиткување. Дизајнирана да симулира динамички напрегања во реалниот свет, оваа машина за тестирање на замор на свиткување на компонентите на гасоводот прецизно применува циклични моменти на свиткување за да го оцени започнувањето и ширењето на пукнатината. Опремен со интелигентна автоматизација на PLC/PC и безбедносно заклучување на повеќе нивоа, обезбедува безбедно, долгорочно работење без надзор и истовремено обезбедува високо репродуктивни податоци за кривата S-N за истражување и развој, контрола на квалитетот и сертификација во индустријата.

Принцип на работа

Машината за тестирање на замор при свиткување на цевководи работи со безбедно стегање на цевка или примерок за монтирање и примена на контролиран, повторувачки момент на свиткување со помош на серво-хидраулични или серво-електрични актуатори со висока прецизност. Машината може да се конфигурира за свиткување со една рамнина, ротирачко свиткување или сложено повеќеаксијално оптоварување за да се симулираат вистинските оперативни напрегања на цевководот. Во текот на тестот, системот континуирано ги следи и снима параметрите како што се аголот на свиткување, применетиот момент, бројот на циклуси и напрегањето. Тестот автоматски завршува кога примерокот ќе се скрши или ќе достигне однапред дефиниран праг на истекување, обезбедувајќи точни податоци за животниот век на замор.

Каде сјае?

● Циклично вчитување со висока прецизност: Има врвни серво-активатори и оптоварувачки ќелии за да се обезбеди прецизна и стабилна примена на сложени бранови форми на свиткување (синус, триаголник, блок) со минимален шум.

● Способност за тестирање со повеќе оски: Поддржува тестови за замор со единечна рамнина, двојна рамнина и ротационо свиткување за прецизно симулирање на реалната инсталација на гасоводот и оперативните напрегања.

● Интелигентно стекнување податоци: Интегрираниот софтвер за компјутер автоматски ги снима кривите во реално време (агол-момент, циклус-неуспех), го пресметува векот на замор и генерира сеопфатни извештаи за тестирање.

● Цврста и безбедна конструкција: Изградена со тешка лиена рамка и безбедносни преклопувања на повеќе нивоа (заштита од преоптоварување, итно запирање, задржување на фрактури, откривање истекување) за да се обезбеди безбедност на операторот и долговечност на опремата.

● Приспособливо прицврстување: Нуди широк спектар на специјализирани тела за стегање и крајни конектори за безбедно држење на различни дијаметри на цевки, дебелини на ѕидови и геометрии на монтирање.

Технички спецификации

Каде е применливо?

● Нафтена и гасна индустрија: Проценка на замор на цевките за дупчење, обвивката, цевките и фитинзите за цевководи при екстремно циклично свиткување.

● Петрохемиски и генерирање енергија: тестирање на цевки за разменувачи на топлина, цевки за котли и линии за пареа под висок притисок.

● Автомобилство и воздухопловство: Оценување на издржливоста на издувните системи, линиите за гориво и хидрауличните цевки при вибрации и свиткување.

● Изградба и инфраструктура: Проценување на животниот век на замор на конструктивни челични цевки, скелиња и компоненти на мостот.

● Медицински уреди: Тестирање на флексибилност и отпорност на замор на катетри, водич и стентови.

Мерки на претпазливост при употреба

● Правилно порамнување на примерокот: Секогаш уверувајте се дека примерокот е совршено порамнет во прицврстувачите за да спречите ненамерни аксијални оптоварувања или ексцентрично свиткување што може да ги искриви резултатите од замор.

● Потврда на силата на стегање: проверете дали силата на стегање е доволна за да се спречи лизгање на примерокот за време на тестирањето со висок циклус, но не толку висока што да предизвика предвремено дробење на точките за држење.

● Поставување за откривање истекување: за шупливите компоненти на цевководот, секогаш поврзувајте го внатрешниот систем за следење притисок и сензорите за откривање истекување пред да започнете со тестот.

● Постепено оптоварување подигање: искористете ја програмабилната функција за подигање на софтверот за постепено зголемување на амплитудата на свиткување до целното ниво, спречувајќи вчитување на удар.

Водич за одржување

● Секојдневно: проверувајте ги сите тела за стегање и рачки за абење, пукнатини или деформации. Проверете ги нивоата на хидрауличното масло (ако е применливо) и проверете дали сите безбедносни брави функционираат правилно.

● Неделно/месечно: Подмачкувајте ги сите подвижни спојници, шини за водење и врски на погонот според спецификациите на производителот. Исчистете ја областа за тестирање и проверете ги електричните приклучоци за лабавост.

● Квартално: Извршете сеопфатна системска калибрација на оптоварувачки ќелии, аголни енкодери и претворувачи на притисок користејќи сертифицирани референтни стандарди. Проверете ги хидрауличните црева и фитинзи за знаци на абење или истекување.

● Пост-тест: Секогаш следете ја правилната низа на исклучување по фрактура на примерокот. Внимателно отстранете го скршениот примерок, исчистете ги прицврстувачите и проверете го активирачот за каква било штета предизвикана од ненадејното ослободување на товарот.

Сервис и поддршка по продажбата

Во XINYU HUACHUANG, ние сме посветени на обезбедување сеопфатна и сигурна поддршка по продажбата за да обезбедиме континуирано и ефикасно работење на вашата опрема. Нашиот посветен сервисен тим е секогаш подготвен да ви помогне.

Сеопфатна гаранција

Со гордост нудиме двегодишна гаранција за нашата опрема. Во овој период, ние обезбедуваме бесплатни услуги за одржување и поправка за какви било прашања поврзани со квалитетот, со исклучок на оние предизвикани од неправилно работење, неовластени измени или виша сила. За опрема надвор од двегодишниот гарантен период, ние продолжуваме да нудиме услуги за доживотно одржување, наплатувајќи ги само трошоците за замена на делови и работна сила.

Механизам за брз одговор

Нудиме 7×24 часа професионална инженерска телефонска поддршка. По добивањето известување за дефект, нашиот технички тим ќе одговори во рок од 24 часа и ќе обезбеди остварливо решение. Доколку е потребна услуга на лице место, нашите професионални инженери ќе пристигнат во вашиот објект во рок од една недела. Во посебни околности кога опремата не може да се поправи, ние безусловно ќе ја замениме со нов уред или ќе обезбедиме замена во текот на двегодишниот гарантен период или ќе ги преземеме неопходните мерки за да ја вратиме нормалната работа.

Најчесто поставувани прашања (ЧПП)

П1: Како машината ги симулира оперативните напрегања на гасоводот во реалниот свет?

О: Машината безбедно прицврстува цевка или примерок за монтирање и применува контролирани, повторливи моменти на свиткување користејќи високопрецизни серво-хидраулични или серво-електрични актуатори. Може да се конфигурира за свиткување со единечна рамнина, ротационо свиткување или сложено повеќеаксијално оптоварување за да се реплицираат вистинските стресни услови што ги искусуваат цевководите при сервисирање - вклучително населување на земјата, термичко проширување и замор предизвикан од вибрации.

П2: Кои параметри ги следи системот во текот на тестот за замор?

О: Системот континуирано го снима аголот на свиткување, применетиот момент, бројот на циклуси и податоци за напрегање во реално време. Оваа сеопфатна база на податоци им овозможува на инженерите да ги исцртаат кривите S-N (напрегање наспроти бројот на циклуси) и да го одредат точниот век на замор на компонентата на гасоводот под наведените услови на оптоварување.

П3: Како машината одредува кога некој примерок не успеал?

О: Тестот автоматски завршува кога примерокот ќе се скрши или ќе достигне однапред дефиниран праг на истекување. За тестовите на цевките под притисок, системот го следи внатрешниот притисок и го детектира секој пад на притисокот што укажува на пукнатина низ ѕидот, осигурувајќи дека мерењето на животниот век на замор го одразува вистинскиот дефект наместо произволните граници на циклусот.

П4: Дали машината може да ги тестира и директните делови на цевките и фитинзите како што се колена и маици?

О: Да. Системот за стегање и конфигурацијата на активаторот се прилагодливи за да се приспособат на прави делови од цевки, колена, маици, прирабници и други фитинзи за цевководи. Секој тип на примерок може да се тестира во неговиот најкритичен режим на свиткување за да се идентификува најслабата точка во системот за цевки.

П5: Зошто тестирањето на замор при свиткување е суштинско за квалификацијата на гасоводот?

О: Цевководите во нафта и гас, хемиска обработка и производство на електрична енергија се предмет на циклично свиткување оптоварувања од движење на земјата, термички циклус и вибрации на опремата. Тестирањето на замор при свиткување обезбедува податоци од циклус до дефект потребни за поставување интервали на инспекција, потврдување на маргините на дизајнот и обезбедување усогласеност со стандардите за интегритет на цевководот, како што се API 570 и ASME B31.3.
